概述

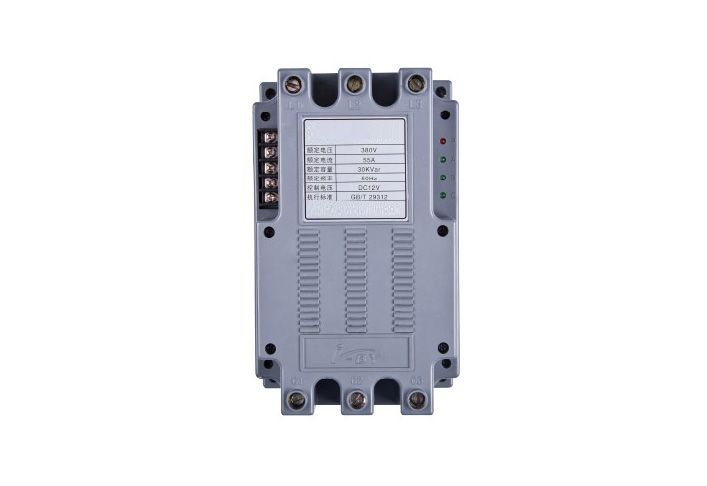

DEU系列复合开关，又名机电一体化电容投切装置，是交流接触器升级换代产品，适用于电容投切、电机启动、需电流过零投切及切除不产生过电压的场合。其主要特点：投入无涌流、切除无过电压、具备电压及电流的缺相、过流保护，寿命长、低功耗，无需散热器。本产品适合380V（3相）或220V（单相），50或60HZ， 负荷在３５kVar以下的低压电力系统中。

本产品动态响应时间小于200ms，设计上采用美国EASY POWER仿真软件对磁保持继电器动作﹑锁相过程及接入电网的整体电路进行模拟，得出最佳的判别﹑跟踪方式，验证了程序的正确性，从而实现了电容器无涌流投入和零电流切除，且电容器无需任何放电装置。其运行寿命达30万次以上。

技术参数

工作环境条件：海拔3000米以下； 环境温度不高于50°C，相对湿度不大于85% Rh

工作电压：380V+15%～380V -10% ，50Hz或60Hz

消耗功率：平均<1W

响应时间：不大于200毫秒

运行寿命：吸合>30万次（额定相邻两次投入间隔：最快约0.5秒）

工作方式：长年不间断运负荷下,通30S，断30S）

额定负荷：≤30KVAR（380Ｖ），或≤12KVAR（220Ｖ）；

允许最大负荷：35KVAR（380Ｖ），或14KVAR（220Ｖ）

温升：长期在额定负荷下，不大于25°K（外壳表面）

投入时涌流：不大于1.5倍额定电流

保护功能：缺相保护，过流保护

由于使用的控制器一般都具备过电压保护，故装置不设过压保护功能
